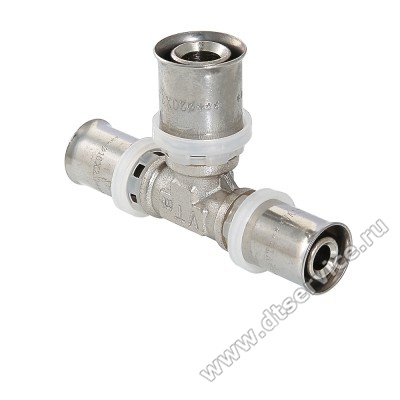

Тройник пресс 20х20х20 Valtec VTm.231.N.202020

  (VTm.231.N) Пресс-фитинг – тройник предназначен для соединения трех труб – металлопластиковых либо из сшитого полиэтилена равного диаметра. Корпус выполнен из сантехнической латуни марки CW617N, уплотнительные кольца штуцеров – из EPDM плотностью 1,22 г/см3, пресс-гильзы – из нержавеющей стали. Нейлоновая обойма выполняет функции фиксатора гильзы, направляющей для пресс-насадок и диэлектрической прокладки, прерывающей контакт между алюминием трубы и латунью корпуса. Конструкция пресс-фитингов VALTEC обеспечивает повышенную пропускную способность, надежность соединений, прочность и термостойкость. Монтаж фитинга производится пресс-инструментом с насадкой «ТН».

1 Номинальное давление, PN МПа 2,5
2 Рабочее давление при максимальной температуре МПа 1,0
3 Максимальная температура рабочей среды ºС 115
4 Минимальная температура рабочей среды ºС -30
5 Аварийная температура рабочей среды ºС 130
6 Тип насадки пресс - инструмента ТН (по каталогу REMS)
7 Тип резьбы на переходных соединителях трубная, по ГОСТ 6357-81, класс точности «В»
8 Классы эксплуатации 1; 2; 4; 5; ХВ
9 Диапазон наружных диаметров Dн соединяемых труб мм 16…40
10 Усилие обжатия гильзы, не менее Н 1200
11 Предельный момент затяжки резьбовых соединений для размера резьбы:
11.1 - 1/2" Н·м 20
11.2 - 3/4" Н·м 25
11.3 - 1" Н·м 45
11.4 - 1 1/4" Н·м 60
12 Максимальная температура среды, окружающей изделие ºС 70
13 Максимальная относительная влажность среды, окружающей изделие % 65
